鄂式破碎机各个部件及作用解析

2018-3-17 16:37:08    作者:admin

不管是破碎生产线还是制砂生产线都离不开颚式破碎机的身影,包括矿物选矿生产线也经常要用到颚式破碎机,可见颚式破碎机在矿山生产行业是多么常见,也正因为常见,颚式破碎机在矿山机械行业也是不可缺少的一员大将。“欲用其人,先安其家”,我们在使用颚式破碎机的时候是不是要先把破碎机家庭成员(零部件)的名字和地位(作用)给熟悉了解,这样才能更好的给颚式破碎机家庭成员(零部件)作妥当安排(保养维护),它才能更好的为我们所用。

颚式破碎机结构剖析

颚式破碎机家庭成员组成:皮带轮、动鄂板、边护板、固定鄂板、飞轮、偏心轴、机架、肘板及肘板座等等。

名称:鄂板

类别:颚式破碎机内部分为动鄂板和固定鄂板,有时会统称破碎机鄂板

作用:颚式破碎机破碎矿石物料时,主要利用两块鄂板上下运动,就像人的上下牙齿咬合的原理把物料破碎。固定鄂板垂直或者上端稍向外倾斜固定在鄂破机机体前壁上,固定鄂板的对面是动鄂板,动鄂板与固定鄂板之间呈夹角形态存在,既两鄂板上端距离大,下端距离小。颚式破碎机开始工作时,动鄂板随着偏心轴对固定鄂板作由远及近再由近及远的周期性往复运动,当动鄂板靠近定鄂板时,加在两鄂板之间的物料会收到挤压、撞击破碎,当动鄂板远离定鄂板时,物料会从两鄂板之间掉下去,动鄂板完成一个周期的运动,物料被顺利破碎卸出颚式破碎机外。

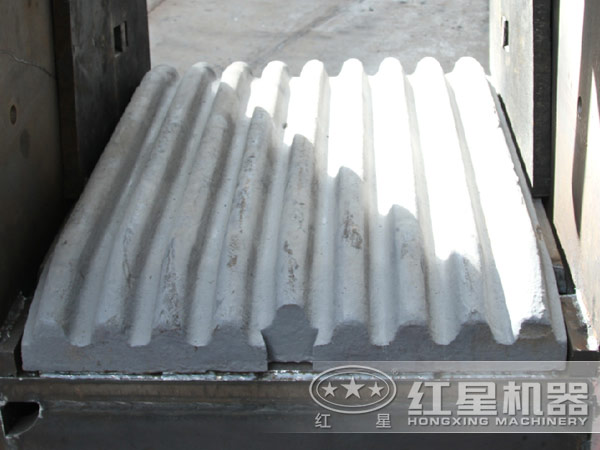

颚式破碎机鄂板

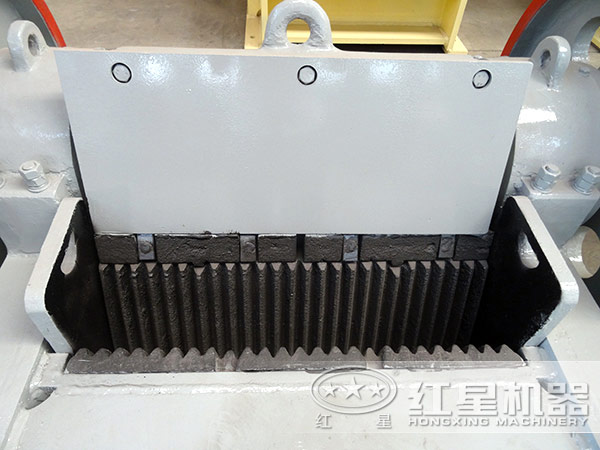

名称:边护板

类别:也叫周护板,护板,边板

作用:颚式破碎机的边护板是分开的上边护板和下边护板两段边护板,其中上边护板呈直角梯形,直角用过度弧形代替,上边护板的短边与下边护板的长边长度一致且平行,两个边护板的斜边倾斜度一致,安装调整时,两边护板上有专门设计的限位块和安装孔保证安装稳定不移位。在颚式破碎机工作时,采用特殊材质制成并且特殊安装的边护板,能承受较大的撞击力而不变形,具有很好的抗拉强度和韧性,有效保证了颚式破碎机的使用安全。

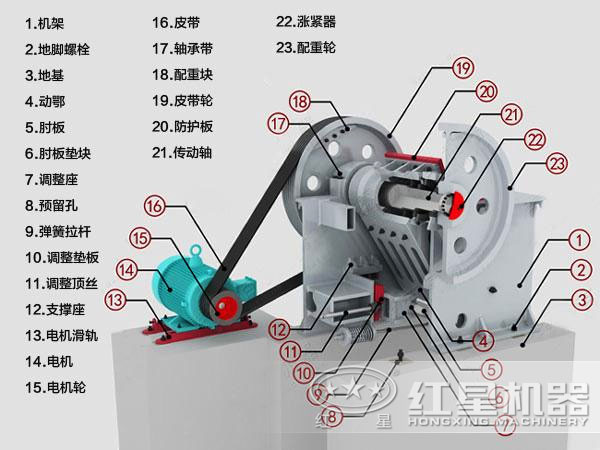

颚式破碎机结构部件

名称:肘板及肘板座

作用:颚式破碎机的肘板是用来平衡补偿鄂板、肘板及肘板垫之间磨损的机构。当破碎机内需要破碎的物料超过正常破碎机的工作载荷时,肘板就会断裂,迫使破碎机停止破碎,保证破碎机的整体安全性,避免损坏,是破碎机中的保险丝。肘板还可用于调整排料口大小,正常情况下只需在肘板与肘板垫之间接触的表面涂抹一层润滑脂保养即可。

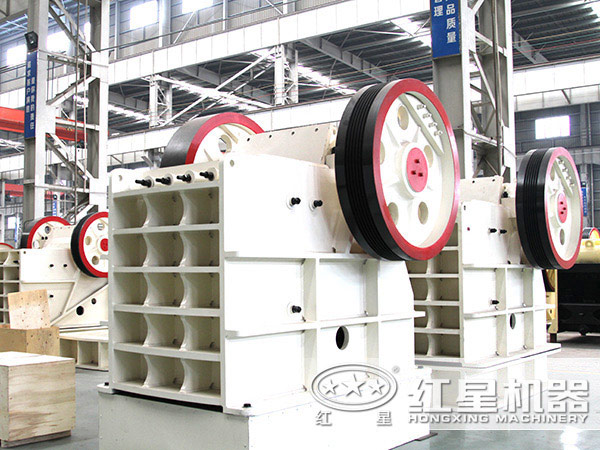

颚式破碎机样品展示

以上就是颚式破碎机部分零部件的名称作用解析,想知道更多破碎机相关内容,请点击免费咨询我们的技术人员!
