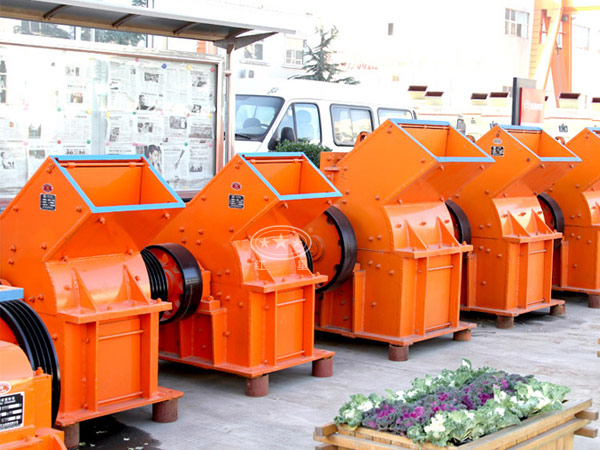

锤式破碎机

产品介绍

锤式破碎机有很多名字例如锤破、锤击式破碎机、环锤式破碎机、环锤破、重锤式破碎机等等名字被我们叫着,有时候觉得方便好记而已,其主要用于各种中硬且磨蚀性弱的物料,锤式破碎机适用于在水泥,化工,电力,冶金等工业部门破碎中等硬度的物料,如石灰石,炉渣,焦碳,煤等物料的中碎,细碎作业。

锤式破碎机

工作原理

锤式破碎机的主要工作部件为带有锤子(又称锤头)的转子。锤式破碎机转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨,最后通过筛板排出机外。

锤式破碎机原理图

配件锤头

锤头是锤式破碎机主要的工作零件,也是设备唯一的破碎主力件,起到破碎将大块物料破碎至成品的作用。 通常采用高锰钢锤头的韧性高、工艺性也很好,而且其本身的价格相对较低。它在受到较大的冲击或接触应力的作用下,表面层会迅速产生加工硬化,其加工硬化指数比其它材料高6倍左右,从而极大的提高了耐磨性。

锤式破碎机分类

锤式破碎机分为单锤式破碎机和环锤式破碎机两种,环锤式一般在煤炭、焦碳等行业破碎中使用较广。单锤式破碎机一般英文前缀用PC表示,英文前缀用PCH表示的一般为环锤式破碎机,所以又称为pc锤式破碎机和PCH锤式破碎机。

锤式破碎机特点

1.一般的锤头都很容易坏,现在研制的工作锤头,采用新工艺铸造,具有耐磨、耐冲击。

2.使用非常方便,可据客户要求,调节需要的粒度。

3.锤式破机体结构密封,解决了破碎车间的粉尘污染和机体漏灰问题。

4.锤式破机设计结构合理,易损件少,维修方便等优点,是升级换代产品。

技术参数

型号规格
给料粒度
(mm)
出料粒度
(mm)
生产能力
(m3/h)
电机功率
(kw)
总重量
(t)
外形尺寸
(L×W×H)
(mm)
PCΦ400×300
≤200
≤25
5-10
11
0.8
900×670×860
PCΦ600×400
≤250
≤30
10-22
22
2.26
1200×1050×1200
PCΦ800×600
≤250
≤35
18-40
55
4.8
1310×1180×1310
PCΦ1000×800
≤350
≤35
25-50
75
5.9
1600×1390×1575
PCΦ1000×1000
≤350
≤35
30-55
90
8
1800×1590×1775
PCΦ1200×1200
≤350
≤35
50-80
132-160
19.2
2060×1600×1890
PCΦ1400×1400
≤350
≤35
50-100
280
32
2365×1870×2220
PCΦ1600×1600
≤350
≤35
100-150
480
37.5
3050×2850×2800
